2T是一款超小型、緊湊式的TCXO溫補振蕩器產品，該產品在-40℃~+85℃的標準工作溫度范圍內頻率穩定度為±1ppm，廣泛適應于GPS定位系統、無線通訊、測試儀器、工業自動化等應用場景中。

**Electrical Specifications**
Item	Symb.	Min.	Typ.	Max.	Unit	Notes
Frequency Range	Freq.	10		52.000	MHz
Operating Temperature	T_use	-20		+70	℃
		-30		+85	℃
		-40		+85	℃
Storage Temperature Range	T_stg	-55		+125	℃
Supply Voltage	Vdd	1.8		3.3	V
Output Waveform		Clipped Sine Wave
Frequency Tolerence	Fo_tol			±2	ppm	T_use=25±2 ℃
Frequency Vs Temperature Change	Fo_Tc	±0.5		±2.5	ppm	T_use= -30℃～+85 ℃ Based on frequency at +25℃
Frequency vs Load Change	Fo_Load			±0.2	ppm	±10% load change
Frequency vs Voltage Change	Fo_Vdd			±0.2	ppm	Voltage varied ±5% at 25℃
Current Consumption	Icc			2	mA
Duty Cycle	SYM	40		60	%	Ground level
Output Level	Vp-p	0.8			V
Harmonics				-5.0	dBc
Output Load	Load	10KΩ//10pF
Start-up Time	T_str			2	mS
Phase Noise		-130			dBc/Hz	Offset:1KHz
Phase Noise		-152			dBc/Hz	Offset:100KHz
Aging	f_age			±1	ppm	1st. Year at 25℃

**Frequency Stability & Operating Temperature Range**
Operating Temperature Range	Frequency Stability
Operating Temperature Range	±0.5ppm	±1.0ppm	±1.5ppm	±2.0ppm	±2.5ppm
-20℃ to +70℃	★	★	★	★	★
-30℃ to +85℃	★	★	★	★	★
-40℃ to +85℃	★	★	★	★	★
★：Available

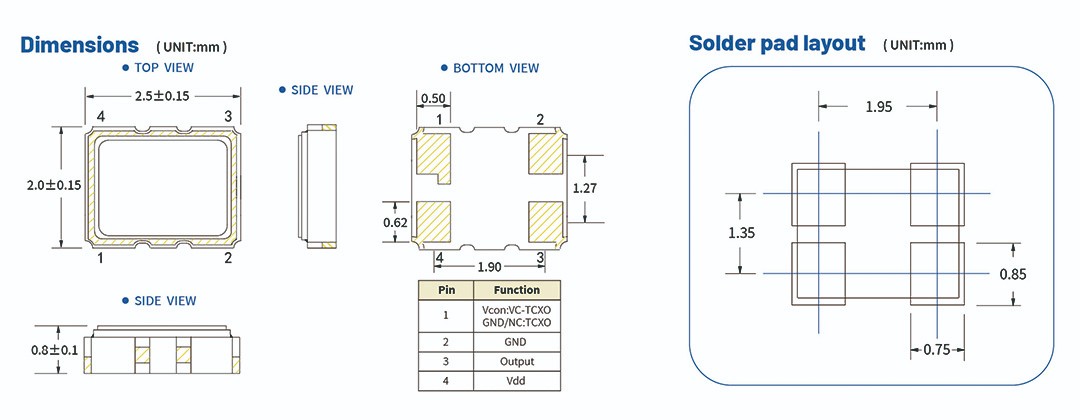

**Mechanical Dimensions**

**Selection Guide**
需求描述
選擇需要的封裝規格及產品系列： 2.5×2.0mm；2T Series 選擇需要的頻率： 26.000MHz 選擇需要的工作電壓： 3.3V 選擇需要的輸出模式： Clipped Sine Wave 選擇需要的頻率精度（at 25℃）： ±1ppm 選擇需要的工作溫度范圍： -40℃~+85℃ 選擇需要的頻率&溫度特性： ±0.5ppm 您需要的產品是： 2T Series 26.000MHz 3.3V Clipped Sine Wave ±1ppm@25℃ ±0.5ppm@-40~+85℃
標稱頻率[MHz]
10.000	12.000	12.800	16.000	19.200	20.000	24.000	24.576
25.000	26.000	27.000	30.000	32.000	38.400	40.000	48.000
50.000	52.000
